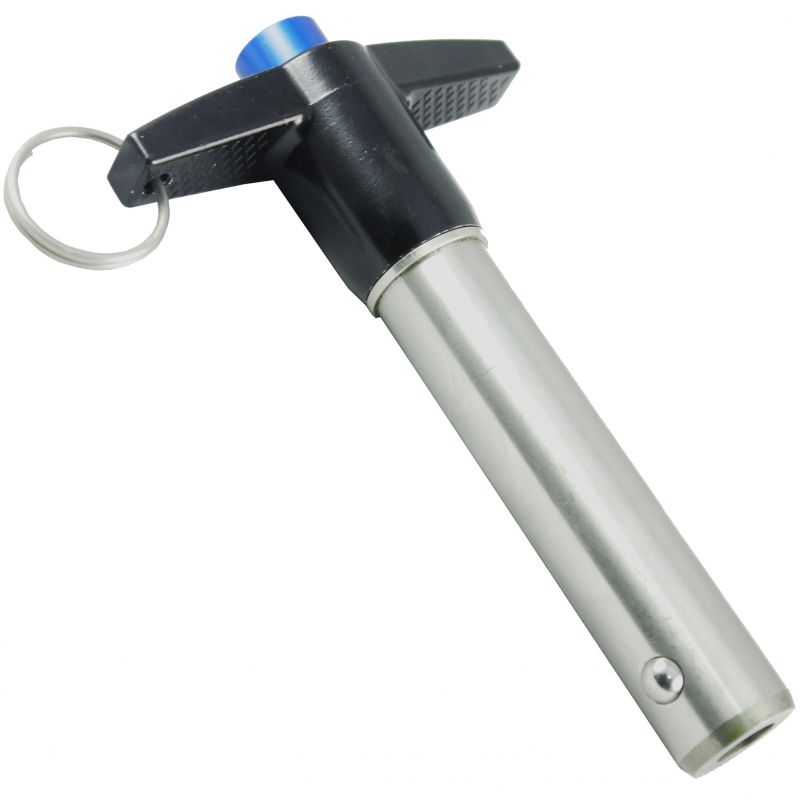

T Handle
  • Handle is black cast aluminum.
  • Button is blue anodized aluminum.
  • Shank available in carbon steel or stainless steel.
  • Includes hole and split ring for easy attachment of optional lanyard.
  • Customization is available.
  • Four ball option is available upon request.
  • Meets or exceeds NASM 23460 specification.
  • Meets or exceeds design specification MS 17985.

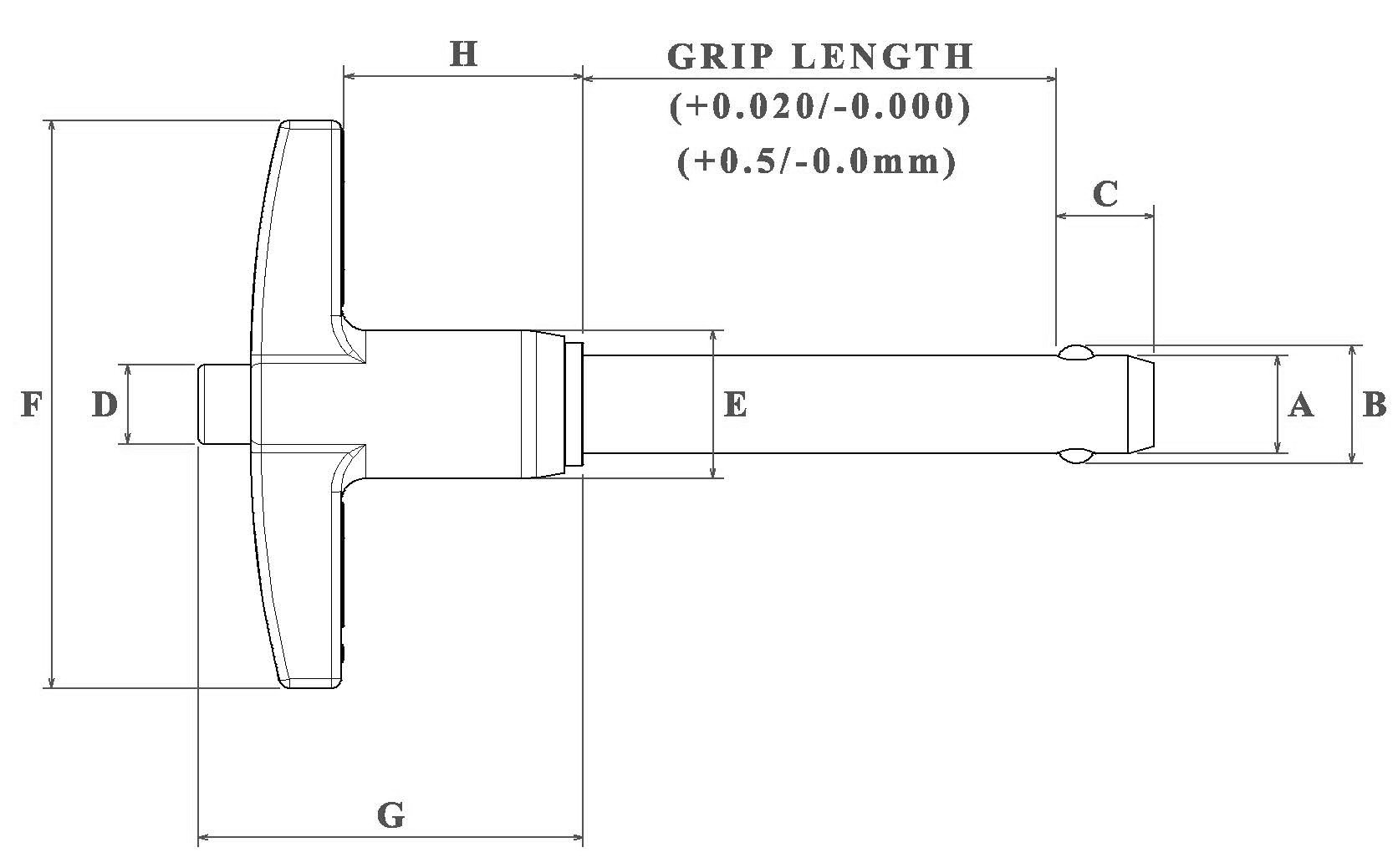

Inch

BASIC
PART NO.

A
DIA

B

C

D

E

F

G

H

NOMINAL

ACTUAL

+/-0.005

+0.00/-0.04

Min.

Max.

Min.

Max.

Min.

Max.

Max.

Min.

JK-3QRPT

3/16

.1870/.1885

.220

.260

.250

.310

.310

.500

1.750

1.815

1.270

.700

JK-4QRPT

1/4

.2470/.2485

.289

.290

.250

.310

.310

.500

1.750

1.815

1.270

.700

JK-5QRPT

5/16

.3095/.3110

.375

.330

.250

.310

.310

.500

1.750

1.815

1.270

.700

JK-6QRPT

3/8

.3720/.3735

.440

.365

.299

.390

.450

.625

1.935

2.065

1.450

.840

JK-7QRPT

7/16

.4345/.4360

.509

.380

.299

.390

.450

.625

1.935

2.065

1.470

.840

JK-8QRPT

1/2

.4970/.4985

.594

.460

.435

.565

.630

.800

2.220

2.345

1.600

.885

JK-9QRPT

9/16

.5595/.5610

.666

.510

.435

.565

.680

.800

2.220

2.345

1.700

.885

JK-10QRPT

5/8

.6220/.6235

.750

.580

.450

.580

.810

.975

2.250

3.100

1.900

.980

JK-12QRPT

3/4

.7470/.7485

.887

.670

.570

.700

.810

1.000

2.500

3.100

2.000

1.030

JK-14QRPT

7/8

.8720/.8735

1.046

.760

.700

.840

1.120

1.320

2.750

3.520

2.170

1.310

JK-16QRPT

1

.9970/.9985

1.219

.890

.700

.840

1.120

1.320

2.750

3.520

2.300

1.310

Metric

BASIC
PART NO.

A
DIA

B

C

D

E

F

G

H

NOMINAL

ACTUAL

+/-0.25

+/-1.0

Min.

Max.

Min.

Max.

Min.

Max.

Max.

Min.

JK-M5QRPT

5

4.92/4.96

5.54

6.00

6.35

7.87

7.87

12.70

44.45

46.10

32.26

17.78

JK-M6QRPT

6

5.92/5.96

6.99

7.00

6.35

7.87

7.87

12.70

44.45

46.10

32.26

17.78

JK-M8QRPT

8

7.92/7.96

9.42

8.00

6.35

7.87

7.87

12.70

44.45

46.10

32.26

17.78

JK-M10QRPT

10

9.92/9.96

11.86

9.00

7.59

9.91

11.43

15.88

49.15

52.45

36.83

21.50

JK-M12QRPT

12

11.92/11.96

14.45

10.00

9.50

11.10

15.24

20.32

56.39

59.56

40.64

22.48

JK-M16QRPT

16

15.92/15.96

19.00

14.00

11.43

14.73

19.05

24.77

57.15

78.74

48.26

24.89

JK-M20QRPT

20

19.92/19.96

24.08

17.00

14.48

17.78

21.97

25.40

63.5

78.74

50.80

26.16

JK-M25QRPT

25

24.92/24.96

30.94

22.00

19.05

24.13

28.45

33.53

69.85

89.41

58.42

33.27
