Inch

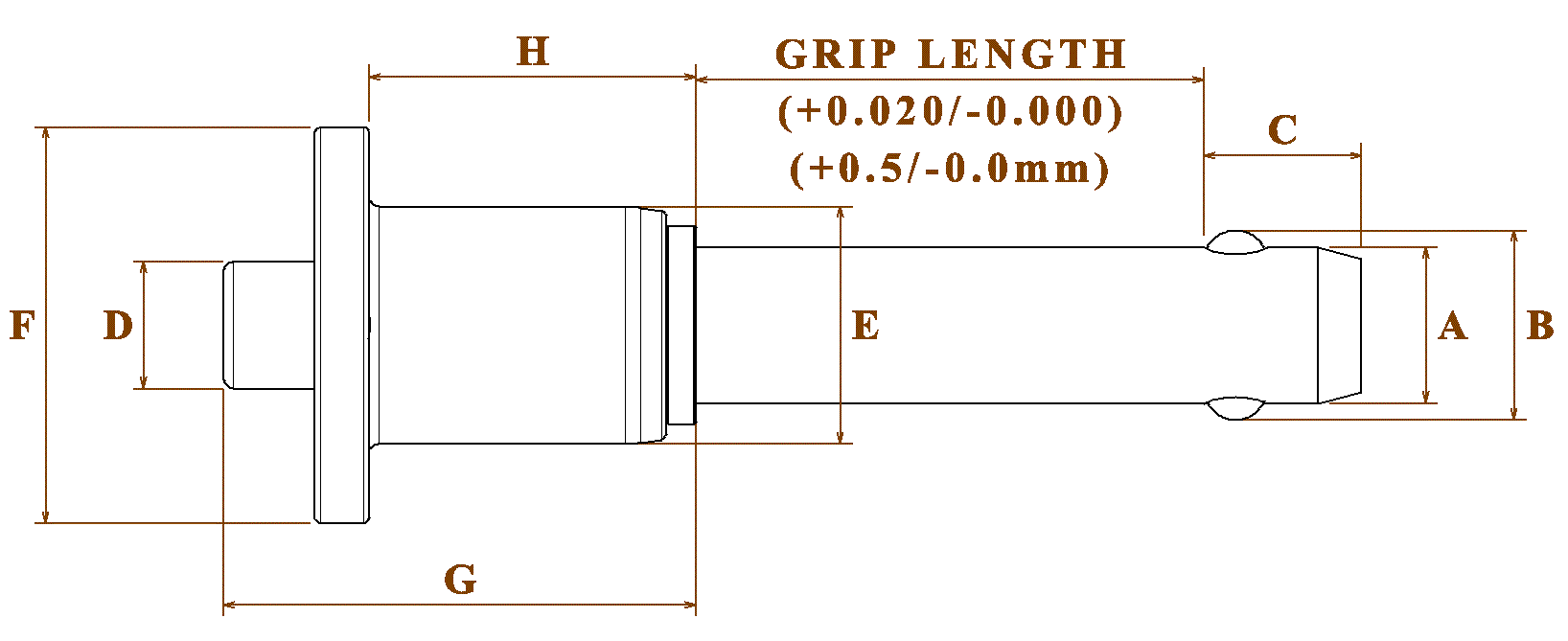

BASIC |
A |
B |
C |
D |
E |
F |
G |
H |
||||
NOMINAL |
ACTUAL |
+/-0.005 |
+0.00/-0.04 |
Min. |
Max. |
Min. |
Max. |
Min. |
Max. |
Max. |
Min. |
|
JK-3QRPB |
3/16 |
.1870/.1885 |
.220 |
.260 |
.250 |
.310 |
.310 |
.500 |
.720 |
.800 |
.870 |
.480 |
JK-4QRPB |
1/4 |
.2470/.2485 |
.289 |
.290 |
.250 |
.310 |
.310 |
.500 |
.720 |
.800 |
.870 |
.480 |
JK-5QRPB |
5/16 |
.3095/.3110 |
.375 |
.330 |
.250 |
.310 |
.410 |
.500 |
.720 |
.800 |
.950 |
.480 |
JK-6QRPB |
3/8 |
.3720/.3735 |
.440 |
.365 |
.299 |
.390 |
.450 |
.625 |
.875 |
1.135 |
1.110 |
.620 |
JK-7QRPB |
7/16 |
.4345/.4360 |
.509 |
.380 |
.299 |
.390 |
.550 |
.625 |
.940 |
1.400 |
1.110 |
.620 |
JK-8QRPB |
1/2 |
.4970/.4985 |
.594 |
.460 |
.435 |
.565 |
.600 |
.800 |
1.300 |
1.400 |
1.260 |
.720 |
JK-9QRPB |
9/16 |
.5595/.5610 |
.666 |
.510 |
.435 |
.565 |
.680 |
.800 |
1.340 |
1.650 |
1.260 |
.720 |
JK-10QRPB |
5/8 |
.6220/.6235 |
.750 |
.580 |
.450 |
.580 |
.750 |
.975 |
1.530 |
1.700 |
1.530 |
.950 |
JK-12QRPB |
3/4 |
.7470/.7485 |
.887 |
.670 |
.570 |
.700 |
.865 |
1.000 |
1.530 |
1.900 |
1.590 |
.950 |
JK-14QRPB |
7/8 |
.8720/.8735 |
1.046 |
.760 |
.700 |
.840 |
.980 |
1.320 |
2.120 |
2.250 |
2.170 |
1.270 |
JK-16QRPB |
1 |
.9970/.9985 |
1.219 |
.890 |
.750 |
.950 |
1.175 |
1.320 |
2.120 |
2.250 |
2.170 |
1.490 |
Metric
BASIC |
A |
B |
C |
D |
E |
F |
G |
H |
||||
NOMINAL |
ACTUAL |
+/-0.25 |
+/-1.0 |
Min. |
Max. |
Min. |
Max. |
Min. |
Max. |
Max. |
Min. |
|
JK-M5QRPB |
5 |
4.92/4.96 |
5.54 |
6.00 |
6.35 |
7.87 |
7.87 |
12.70 |
18.29 |
20.32 |
22.10 |
12.19 |
JK-M6QRPB |
6 |
5.92/5.96 |
6.99 |
7.00 |
6.35 |
7.87 |
7.87 |
12.70 |
18.29 |
20.32 |
22.10 |
12.19 |
JK-M8QRPB |
8 |
7.92/7.96 |
9.42 |
8.00 |
6.35 |
7.87 |
10.41 |
12.70 |
18.29 |
20.32 |
24.13 |
12.19 |
JK-M10QRPB |
10 |
9.92/9.96 |
11.86 |
9.00 |
7.59 |
9.91 |
11.43 |
15.88 |
22.23 |
28.83 |
28.19 |
15.75 |
JK-M12QRPB |
12 |
11.92/11.96 |
14.45 |
10.00 |
9.50 |
11.10 |
15.24 |
20.32 |
29.85 |
34.9 |
32.00 |
18.29 |
JK-M16QRPB |
16 |
15.92/15.96 |
19.00 |
14.00 |
11.43 |
14.73 |
19.05 |
24.77 |
38.86 |
43.18 |
38.86 |
24.13 |
JK-M20QRPB |
20 |
19.92/19.96 |
24.08 |
17.00 |
14.48 |
17.78 |
21.97 |
25.40 |
38.86 |
48.26 |
40.39 |
24.13 |
JK-M25QRPB |
25 |
24.92/24.96 |
30.94 |
22.00 |
19.05 |
24.13 |
29.85 |
33.53 |
53.85 |
57.15 |
55.12 |
37.85 |
